2507小流量传感器

当前位置：上海阔思电子有限公司 > 产品中心 > GF仪表/GF流量计 > 2507小流量传感器

产品型号：

2507小流量传感器

品牌：

价格电议,您可以向供应商询价得到该产品价格

所在地：

上海

更新日期：

2024-10-16

详细信息

| 询价留言

品牌：GF	加工定制：否	型号：2507小流量传感器
制作工艺：-	输出信号：-	材料：-
材料物理性质：-	材料晶体结构：-	防护等级：-
线性度：- %F.S	迟滞：- %F.S	重复性：- %F.S
灵敏度：-	分辨率：-	重复性：- %F.S

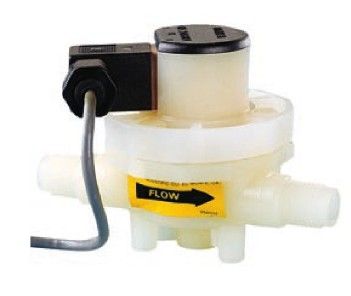

2507小流量传感器

　　 2507小流量传感器包含一个自由运行转子,它是由流体驱动. 在给定的测量范围内,转子的转速是和流体流速成正比。嵌装在转子上的永久磁铁，驱动了传感器顶部的电子开关，从而产生和流量成比例的方波输出信号。可以测量动力粘度为0.2至20.0厘湤的透明或不透明的液体。

技术数据

-2V传感器：400-2800毫升/分；-3V传感器：700-4200毫升/分
-4V传感器：1300-6000毫升/分 -6V传感器：3200-12000毫升/分
线性度： +/-0.25％.满量程
可重复性： +/-0.25 满量程
动力黏度： 0.2-20.0厘沲
电气规格：5－24VDC@10 mA max
输出类型：开路集电极向下脉冲
电缆类型：两芯双绞线屏蔽电缆(22 AWG).
电缆长度：7.6m*长300m
*大压力、温度 5.5bar@－18
5.5bar@24℃ 3bar@120℃
标准和论证CE
ISO9001：2000 14001：2004 CE. 2507小流量传感器包含一个自由运行转子,它是由流体驱动. 在给定的测量范围内,转子的转速是和流体流速成正比。嵌装在转子上的永久磁铁，驱动了传感器顶部的电子开关，从而产生和流量成比例的方波输出信号。可以测量动力粘度为0.2至20.0厘湤的透明或不透明的液体。

技术数据

3-2507.100-2V传感器：400-2800毫升/分；
3-2507.100-3V传感器：700-4200毫升/分
3-2507.100-4V传感器：1300-6000毫升/分
3-2507.100 -6V传感器：3200-12000毫升/分
线性度： +/-0.25％.满量程
可重复性： +/-0.25 满量程
动力黏度： 0.2-20.0厘沲
电气规格：5－24VDC@10 mA max
输出类型：开路集电极向下脉冲
电缆类型：两芯双绞线屏蔽电缆(22 AWG).
电缆长度：7.6m*长300m
*大压力、温度 5.5bar@－18
5.5bar@24℃ 3bar@120℃
标准和论证CE
ISO9001：2000 14001：2004 CE.

+GF+SIGNET小流量传感器3-2507系列

SIGNET3-2507小流量传感器

在现代测量中，小流量测量是一个难题，高腐蚀介质的测量也是一个难题。而SIGNET 2507 小流量传感器正是能够解决这两个难题的流量传感器。

SIGNET 2507小流量传感器是一种用途广泛，高性能小流量传感器。它的接湿部件都是PVDF和FPM材质制作的，具有良好的化学兼容性。使它具有高抗腐蚀性能。并且它的测量精度较高：它的可重复性能和线性度都达到±0.25%,FS。

它可以测量动力粘度为0.2－20厘沲的液体。包括了大部分的酸、碱、轻质油和溶液。

现在它在化工和其它多个工业领域都有着广泛的应用。

Signet 2507小流量传感器包含了一个可由流体驱动的自由转动的转轮。在测量范围内转轮的转速与流量成比例。
转轮内的磁体可触发流量计顶部的电子开关，形成方波输出。可测量粘度在0 .2~20厘斯的透明和不透明的流体。

特性
• 流量范围：400~12,000ml/m
• 可拆分的信号转换器便于维护
• 可通过G 1/4”(1/4” NPT)螺纹完成简单安装
• 标配7.6m电缆
• PVDF材质
• 紧凑的装配
应用
• 流体分配
• 实验室和临床流量检测
• 化学品添加
• 批处理

技术参数
概述
流速范围：
• -2V：400~2,800mL/m
• -3V：700~4,200mL/m
• -4V：1,300~6,000mL/m
• -6V：3,200~12,000mL/m
线性度：满量程的±0 .25%
重复性：满量程的±0 .25%
粘度范围：0 .2~20 .0厘斯
连接：
G 1/4”端口，1/4” NPT适配件(含2个)
接液材料
• 壳体： PVDF
• 流量计补芯： PTFE
• 方形密封圈： FPM
• 转轮： PVDF
• 螺纹适配件： PVDF
电气性能
电源：
5~24VDC±10%，稳压，
*大电流10mA
输出信号：
集电极开路信号，*大下沉电流10mA
电缆长度：7 .6m，可延长到300m
电缆类型：
2芯带屏蔽的双绞线，22AWG
*大温度/压力等级
• 5.5bar@-18°C
• 5.5bar@24°C
•3bar@120°C
详情请参见温度/压力曲线图。
运输重量 0 .115kg
标准和认证
• CE
• RoHS
• ISO 9001质量管理体系认证
• ISO 14001环境管理体系认证
